Hướng dẫn lắp đặt thiết bị định vị gps trên xe SH Mode

By: Administrator | 09-11-2019

Hiện nay nhu cầu lắp đặt thiết bị định vị gps trên xe máy ngày càng tăng cao. Các kỹ thuật viên của ĐỊNH VỊ BÁCH KHOA luôn sẵn sàng giúp bạn cài đặt miễn phí thiết bị. Tuy nhiên trong trường hợp bạn ở các khu vực quá xa hay muốn tự mình lắp thiết bị, thì sau đây sẽ là hướng dẫn lắp đặt chi tiết của chúng tôi.

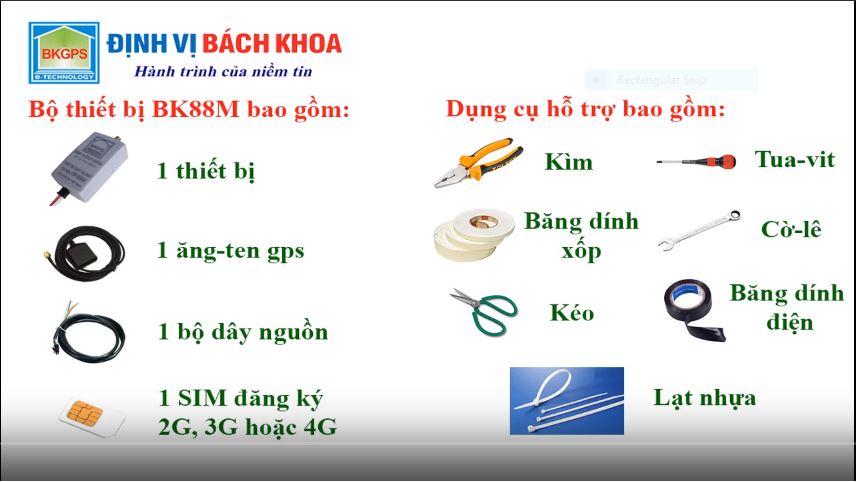

Dụng cụ chuẩn bị để lắp dinh vi jps

Trước khi tiến hành lắp đặt thiết bị định vị GPS, bạn cần phải chuẩn bị đầy đủ các dụng cụ cần thiết. Sau đây chúng tôi sẽ chia làm hai nhóm dụng cụ là các loại dụng cụ chính và dụng cụ hỗ trợ.

Dụng cụ chính:

Thiết bị định vị BK88M
1 bộ ăng ten gps
1 bộ dây nguồn
1 sim đăng kí

Dụng cụ hỗ trợ:

Kìm
Băng dính xốp
Kéo
Tua vít
Cờ lê
Băng dính điện
Lạt nhựa

Hướng dẫn lắp đặt gps dinh vi trên xe SH Mode

Bước 1: Tháo lắp mặt nạ nhựa phía trước xe

Đầu tiên, chúng ta sẽ lắp thiết bị ngay phía sau mặt nạ trước của xe. Hãy tiến hành tháo 2 con ốc vít ngay dưới đầu xe. Nhớ để ốc ở một vị trí dễ thấy. Sau khi tháo xong ốc, nhẹ nhàng luồn tay xuống dưới ở khe giữa mặt nạ và lớp chắn bùn để tháo lớp mặt nạ trước của xe ra.
Nhìn vào chính giữa bên trong, bạn sẽ thấy có ngay 2 hộp chữ nhật lớn. Trong đó hộp ở trên là cầu chì bảo vệ, hộp ở dưới là ắc – quy cấp điện cho xe.

Bước 2: Phân biệt các loại dây

Bộ dây nguồn của thiết bị bao gồm 4 dây chính: Dây đỏ, dây xanh lá, dây vàng, dây đỏ
Dây đỏ: đấu vào dây nguồn dương ắc – quy
Dây đen: đấu vào âm nguồn ắc –quy
Dây xanh: đấu với tín hiệu chìa khóa (Dây ACC)
Dây vàng: dây tín hiệu báo động (Dây vàng có thể dùng hoặc không)

Bước 3: Bắt đầu đấu dây

Chúng ta bắt đầu với bình ắc quy. Bình này có hai vị trí ốc đối xứng hai bên. Trong đó vị trí ốc bên phải là nguồn âm. Hãy dùng kéo tuốt dây đen để lộ một đoạn dây điện ra, sau đó từ từ xoáy ốc cho lỏng và tiến hành nối dây vào nguồn. Vị trí ốc bên trái là nguồn dương ắc – quy. Tiếp tục nối dây màu đỏ vào vị trí này như đã làm với dây đen.
Sau khi lấy nguồn thành công, tiến hành đấu dây xanh:
Mở hộp cầu chì, lấy kẹp màu trắng trên nắp hộp để gắp cầu chì. Vị trí cầu chì cần gắp ở hàng trên cùng, vị trí thứ 3 từ trái sang. Tiến hành đấu dây xanh vào cầu chì và cắm cầu chì lại vị trí cũ.

Bước 4: Lắp đặt thiết bị GPS

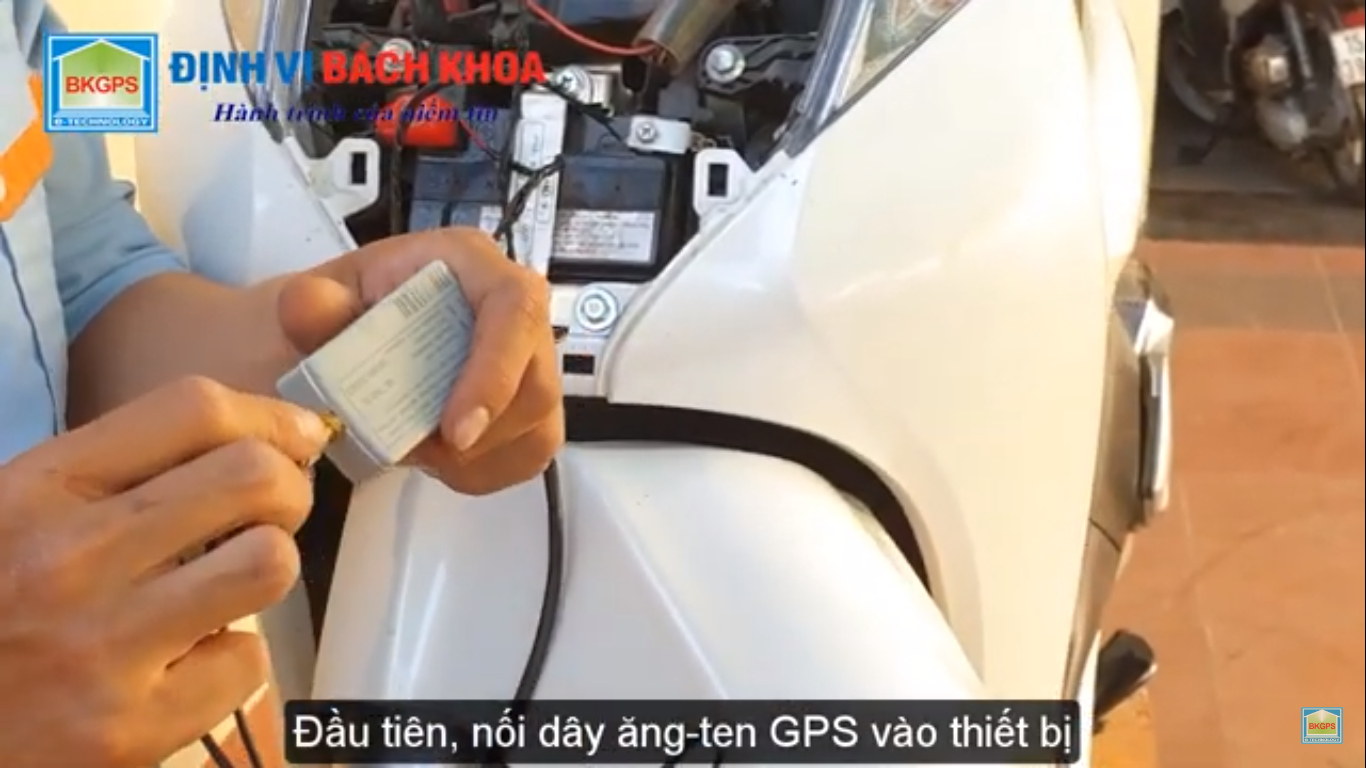

Nối dây ăng - ten GPS vào thiết bị, xoáy nhẹ theo chiều kim đồng hồ.
Sau đó, tiến hành cắm nguồn vào thiết bị, bật khóa xe để thử cấp nguồn. Thiết bị hoạt động tốt là có đèn xanh hiện lên.
Sau đó, tiến hành lắp sim vào thiết bị, mặt đồng của sim quay xuống dưới.
Sau khi lắp sim, đợi một lúc để đèn đỏ hiện lên tức là sim đã hoạt động. Chú ý là hai đèn xanh đỏ phải nháy đều nhau.
Tiếp theo, chúng ta cần bảo vệ thiết bị bằng túi chống nước. Rất nhiều thiết bị gắn trực tiếp mà không được bảo vệ cẩn thận có thể bị hỏng khi rửa xe hay đi mưa do nước vào.
Cho thiết bị vào túi chống nước. Lưu ý không đc gập phần dây GPS để tránh gãy, mất tín hiệu.

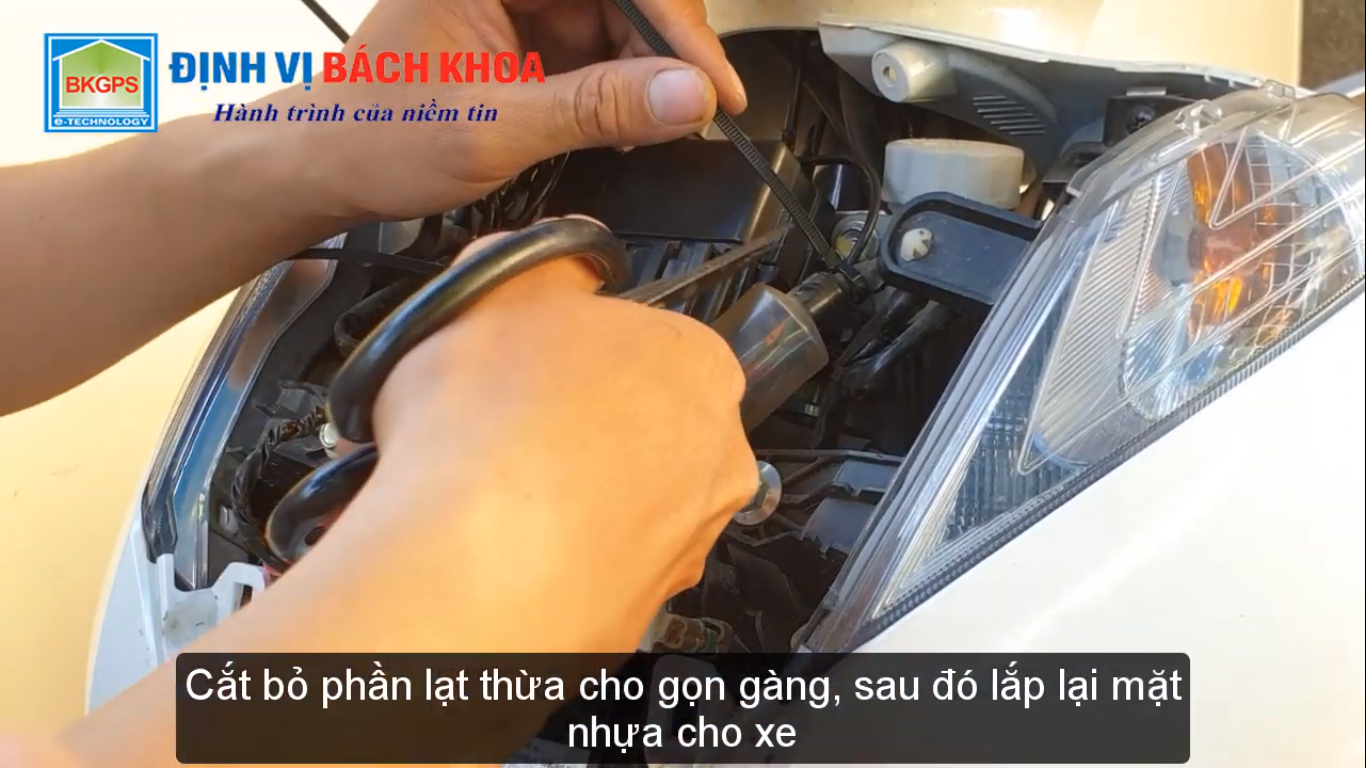

Buộc chặt đầu túi bằng lạt hoặc băng dính, cố định thiết bị và đặt gọn trong phần đầu xe. Có thể dùng lạt để cố định dây, cắt bỏ phần lạt thừa
Cố định ăng –ten gps bằng băng dính xốp trên nắp cầu chì

Bước 5: Hướng dẫn xác định ID thiết bị dùng làm tên đăng nhập vào mật khẩu truy cập phần mềm định vị

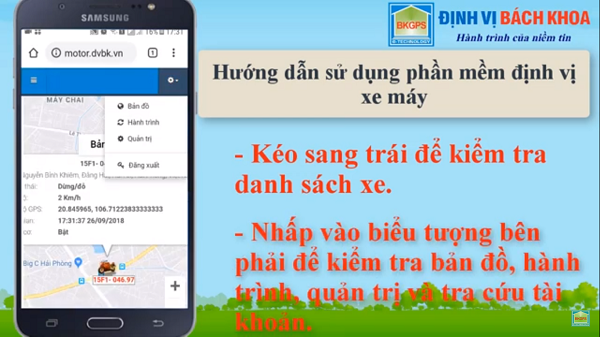

Hướng dẫn xác định vị trí xe trên điện thoại:
Truy cập trang web : https://dinhvibachkhoa.vn/
Nhập tên đăng nhập và mật khẩu được cấp. Nhấn vào biểu tượng xe máy để đăng nhập.
Màn hình chính hiện ra, vị trí xe của bạn sẽ hiện ra trên bản đồ là mũi tên xanh thể hiện hướng di chuyển.
Nhấp vào biển số xe bạn có thể kiểm tra các thông tin:

Vị trí hiện tại
Tọa độ GPS
Trạng thái động cơ xe
Thời gian
Tốc độ
Trạng thái hoạt động

Nhấp vào biểu tượng răng cưa trên cùng bên phải để quản trị tài khoản và xem lại hành trình xe.

Trên đây là bài hướng dẫn chi tiết lắp đặt thiết bị định vị gps trên xe SH Mode. Với các dòng xe tay ga khác bạn đều có thể làm tương tự. Chúc bạn lắp đặt thành công thiết bị định vị BK88M trên chiếc xe của mình. Nếu có bất kì thắc mắc gì cần giải đáp, hãy liên hệ ngay đến Hotline: 0775.225.222 để được tư vấn chi tiết nhất nhé.
