Hướng dẫn lắp đặt và sử dụng thiết bị giám sát tàu cá BK88VN

Có thể thấy, việc lắp đặt thiết bị giám sát tàu cá BK88VN không chỉ là việc làm cần thiết để tuân thủ theo Nghị định 26/2019/NĐ-CP mà nó còn đảm bảo sự an toàn cho tàu, tránh những thiệt hại về con người và tài sản, phòng tránh những trường hợp xấu về bão lũ, cũng như tình trạng mất phương hướng có thể xảy ra.

Ở bài viết này, ĐỊNH VỊ BÁCH KHOA xin hướng dẫn bạn cách lắp đặt và sử dụng thiết bị giám sát tàu cá BK88VN.

Hướng dẫn lắp đặt thiết bị giám sát hành trình tàu cá

1. Chuẩn bị trước khi lắp thiết bị giám sát hành trình tàu cá

Trước khi thực hiện công việc lắp đặt, bạn cần chuẩn bị một bộ thiết bị BK88VN đầy đủ các phụ kiện. Ngoài ra bạn cũng cần phải trang bị các vật tư và dụng cụ cần thiết để hỗ trợ trong quá trình lắp đặt.

 Bộ thiết bị giám sát

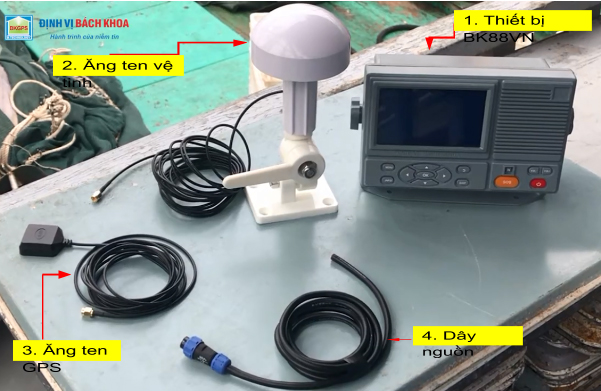

Bộ thiết bị bao gồm (Hình 1):
1 thiết bị truyền nhận chính BK88VN
1 ăng ten vệ tinh
1 ăng ten GPS
1 dây nguồn


Hình 1: Bộ thiết bị giám sát hành trình

Các vật tư và dụng cụ cần thiết để lắp đặt

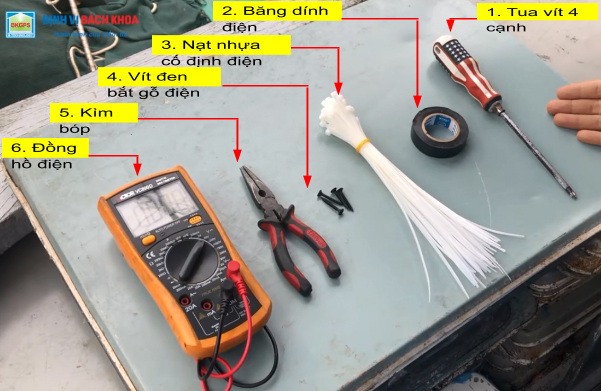

Các vật tư và dụng cụ cần thiết để lắp đặt bao gồm (Hình 2):
Tua vít 4 cạnh
Băng dính điện
Nạt nhựa cố định
Ốc vít
Kìm bóp
Đồng hồ điện


Hình 2: dụng cụ lắp đặt giám sát tàu cá

Thực hiện lắp đặt giám sát

Bước 1: Lắp chân đế thiết bị giám sát tàu cá

Chọn vị trí phù hợp để lắp đặt thiết bị chính BK88VN trong cabin tàu sao cho chủ tàu dễ theo dõi, không bị che khuất tầm nhìn khi lái tàu, và dễ dàng thực hiện các thao tác lắp đặt.

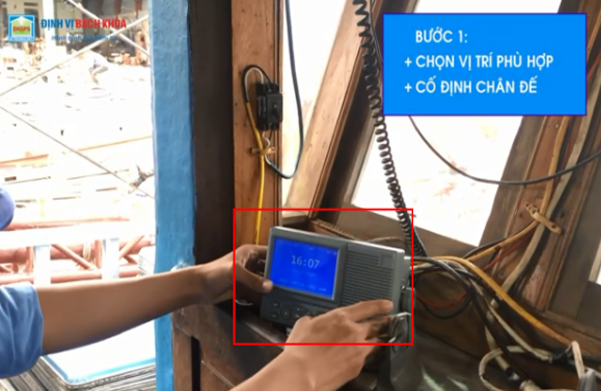

Sau đó, là bước cố định chân đế của thiết bị bằng 4 vít (Hình 3).


Hình 3: Chọn vị trí lắp định vị tàu cá

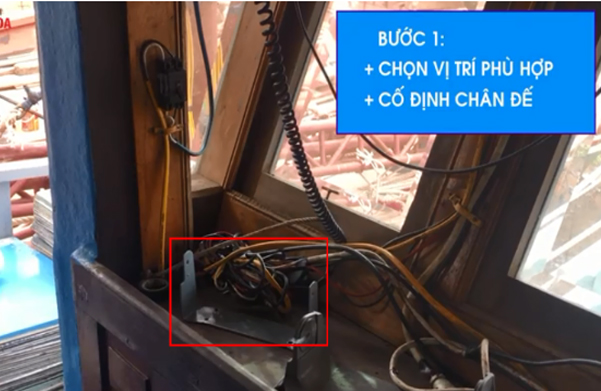

Hình 4: Cố định chân đế định vị tàu cá

Bước 2: Đấu dây cấp nguồn định vị tàu cá

Cần chú ý đấu đúng cực +/- của nguồn điện
Xác định nguồn điện một chiều trong dải 12V đến 24V (có thể lấy từ bình ắc - quy 12V/24V hoặc 12V/24V từ bộ đổi nguồn 220VAC - 12VDC/24VDC).
Ngắt nguồn điện trước khi lắp đặt.
Thích hợp nhất với nguồn điện ít có sự biến động về điện áp.
Sử dụng dây nguồn độc lập, tránh lắp chung với các thiết bị khác.
Dây điện được lắp đặt chắc chắn, tránh lắp trên các vị trí chuyển động hay va chạm.
Trường hợp dây điện, cáp điện bị đứt, hỏng vui lòng ngắt nguồn điện và liên hệ nhân viên kỹ thuật để hỗ trợ.
Dây đỏ với cực + của nguồn, dây đen với cực - của nguồn.

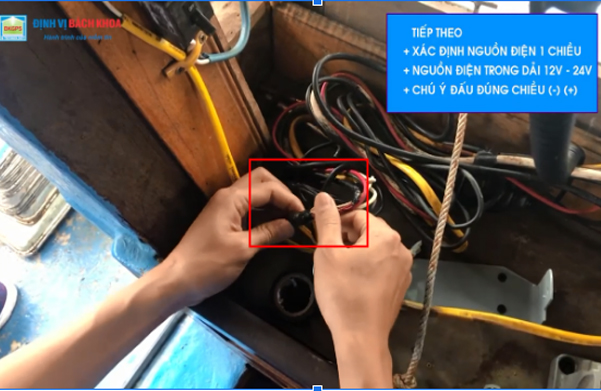

Hình 5: Đấu nối dây nguồn giám sát hành trình tàu cá

Bước 3: Cố định đầu Ăng-ten thiết bị giám sát hành trình tàu cá

Xác định vị trí để cố định Ăng - ten, vệ tinh, Ăng - ten GPS ở trên đỉnh tàu (Lưu ý, vị trí lắp đặt thích hợp nhất cho thiết bị là vị trí có chiều hướng lên bầu trời, tầm nhìn thoáng đãng không bị che khuất bởi các vật cản). Ngoài ra để thiết bị hoạt động ổn định và chính xác cần lưu ý thêm:
+ Vị trí lắp đặt thiết bị cách xa các thiết bị phát sinh nhiệt như máy phát, đèn công suất lớn tối thiểu 1m.
+ Lắp đặt cách xa ăng-ten HF | VHF | UHF tối thiểu 1m.
+ Lắp đặt cách xa la bàn từ tối thiểu 0.5m.
+ Vị trí lắp đặt tránh các vật di chuyển, vùng thường xuyên hoạt động để tránh va chạm gây vỡ hỏng thiết bị.

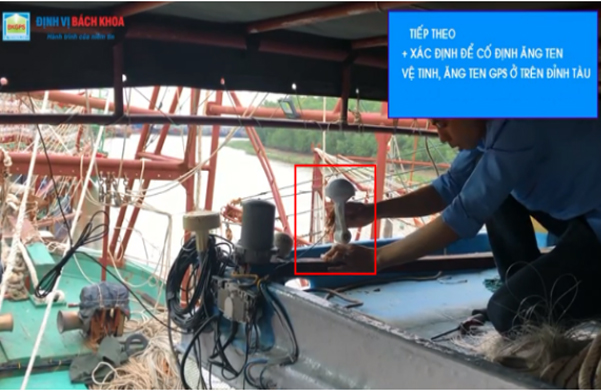

Hình 6: Lựa vị trí phù hợp lắp Ăng-ten

Bước 4: Nối Ăng-ten vào thiết bị

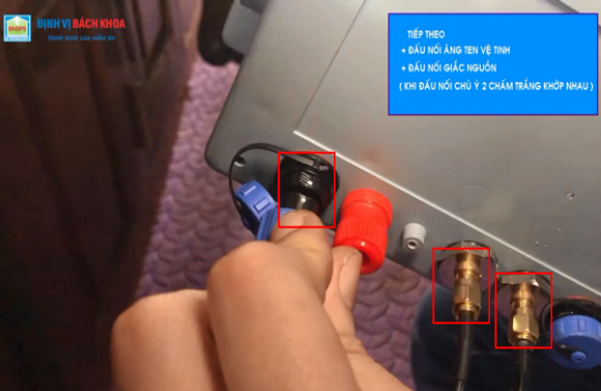

Đấu nối các giắc ăng ten GPS, ăng ten vệ tinh (Khi đấu nối giắc nguồn cần lưu ý 2 chấm trắng ở trên 2 đầu giắc khớp nhau).




Hình 7: Nối Ăng-ten vào thiết bị

Bước 5: Lắp thiết bị vào chân đế

Lắp thiết bị vào chân đế đã được cố định. Xoay màn hình LCD theo hướng dễ quan sát nhất cho chủ tàu.

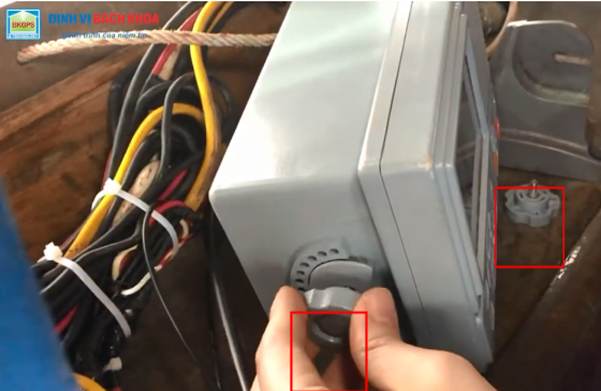

Hình 8: Lắp thiết bị vào chân đế

Bước 6: Kiểm tra hoạt động của thiết bị

Kiểm tra hoạt động của thiết bị theo hướng dẫn sử dụng đi kèm và hoàn tất công việc lắp đặt.

Hình 9: Kiểm tra hoạt động của thiết bị

Hướng dẫn sử dụng thiết bi giám sát hành trình tàu cá BK88VN

a) Bảng điều khiển thiết bị giám sát hành trình tàu cá

Hình 10: Bảng điều khiển thiết bị giám sát hành trình tàu cá

b) Chức năng SOS

Bước 1: Kích hoạt chức năng SOS

Dùng vật có đầu nhỏ gọn ấn phím và giữ trong 3 giây, cho đến khi màn hình LCD hiển thị thông báo mới như Hình 11 dưới:

(Chú ý: phím  được thiết kế thụt vào trong để tránh bấm nhầm gây báo động giả)

Hình 11

Bước 2: Màn hình LCD hiển thị 2 tùy chọn cho chúng ta:

Nhấn phím   để kích hoạt hệ thống thông báo khẩn cấp khi đó:
Thiết bị sẽ hiển thị nội dung “SOS” trên màn hình LCD (Hình 12) và màn hình sẽ nhấp nháy. Đồng thời LOA sẽ phát ra âm thanh cảnh báo khẩn cấp.

Hình 12

Ngoài ra, thiết bị còn gửi bản tin cảnh báo khẩn cấp lên trên trung tâm giám sát hành trình tàu cá báo hiệu có tình huống khẩn cấp xảy ra trên tàu. Truy cập phần mềm giám sát qua trình duyệt web hoặc điện thoại thông minh, tín hiệu cảnh báo sẽ hiển thị trực quan bằng cảnh báo màu đỏ thông tin của tàu vừa gửi tới tín hiệu khẩn cấp (Hình 13), đồng thời loa của thiết bị cũng phát ra cảnh báo.

Hình 13

Nhấn phím lần nữa để tắt chế độ cảnh báo khẩn cấp. Thiết bị trở lại màn hình hiển thị thông thường. Loa ngừng phát ra âm thanh báo động. Thiết bị cũng sẽ gửi bản tin kết thúc cảnh báo tín hiệu khẩn cấp về trung tâm giám sát, báo hiệu về tình trạng khẩn cấp đã được xử lý. Khi đó trên trung tâm giám sát cũng sẽ ngừng phát tín hiệu cảnh báo SOS của thiết bị đó.

Nhấn phím để hủy gửi tín hiệu cảnh báo, màn hình LCD quay về chế độ hiển thị bình thường.

c) Chức năng báo cáo

Báo cáo vị trí tàu cá:

Nhấn phím thiết bị sẽ phát ra âm thanh báo hiệu bạn đang ở vùng nào.

Thiết bị sẽ báo thuyền đang ở vùng biển ven bờ hoặc ở vùng khơi.

Danh mục các báo cáo

Nhấn phím để vào mục cài đặt báo cáo. Màn hình LCD sẽ hiện thị các danh mục bạn có thể lựa chọn (Hình 14):

Hình 14

Nhấn phím   hoặc để lựa chọn.
Nhấn phím để vào danh mục đã chọn.
Nhấn phím để thoát.

+ Báo cáo sản lượng
Khi bạn vào mục báo cáo sản lượng, màn hình LCD sẽ hiển thị 2 tùy chọn (Hình 15):

Hình 15

Bản tin “BẮT ĐẦU ĐÁNH BẮT
Bản tin bắt đầu đánh bắt được gửi đi khi tàu bắt đầu thực hiện việc khai thác thủy sản, nội dung bản tin bao gồm 2 thông tin là vị trí và thời gian bắt đầu của việc đánh bắt (Hình 16).

Hình 16

Nhấn phím để xác nhận gửi bản tin “BẮT ĐẦU ĐÁNH BẮT”.
Nhấn phím để thoát.
Bản tin “KẾT THÚC ĐÁNH BẮT
Bản tin kết thúc đánh bắt được gửi đi khi tàu đã hoàn tất việc khai thác thủy sản, nội dung bản tin bao gồm 4 thông tin chính là vị trí, thời gian, mã thủy sản và sản lượng khai thác được (Hình 17).

Hình 17

Nhấn phím   hoặc để lựa chọn danh mục nhập mã thủy sản / nhập sản lượng hoặc / xác nhận.
Nhấn phím   hoặc để lựa chọn các số ở dãy số từ 0 -> 9.
Nhấn phím để vào danh mục đã chọn.
Nhấn phím để thoát.

Chú ý: - Mã thủy sản : 3~4 số (tối thiểu 3 số và tối đa 4 số)
- Sản lượng: 1~4 số (tối thiểu 1 số và tối đa 4 số), đơn vị ~ KG

+ Báo cáo thu mua
Bản tin báo cáo thu mua được gửi đi khi tàu thực hiện việc mua/bán thủy sản với một tàu khác, nội dung bản tin bao gồm 5 thông tin chính là mã định danh thiết bị gắn trên tàu đánh bắt, vị trí, thời gian, mã thủy sản và sản lượng thu mua (Hình 18).

Hình 18

Nhấn phím   hoặc để lựa chọn danh mục mã tàu đánh bắt / mã thủy sản / sản lượng hoặc / xác nhận.
Nhấn phím   hoặc để lựa chọn các số ở dãy số từ 0 -> 9.
Nhấn phím để vào danh mục đã chọn.
Nhấn phím để thoát.

Chú ý: - Mã tàu đánh bắt : 6 số (nhập đủ 6 số)

- Mã thủy sản : 3~4 số (tối thiểu 3 số và tối đa 4 số)
- Sản lượng: 1~4 số (tối thiểu 1 số và tối đa 4 số), đơn vị ~ KG



+ Thông tin thiết bị
Hiển thị các thông số kỹ thuật của thiết bị lắp trên tàu (Hình 19) như thông tin về mã định danh thiết bị, chu kỳ gửi bản tin khi gửi bằng 4G hoặc vệ tinh, dung lượng phần trăm pin gắn trong thiết bị.

Hình 19

Nhấn phím để thoát.
Trên đây là toàn bộ hướng dẫn lắp đặt và sử dụng thiết bị giám sát hành trình tàu cá. Nhấn vào https://www.youtube.com/watch?v=1nVjCXK7g9U để xem hướng dẫn lắp đặt bằng VIDEO. Hoặc xem chi tiết các tính năng thiết bị giám sát hành trình tàu cá tại đây
